排气被动阀 exhaust passive valve，安装在消声器内部或者外部，通过排气气流推力开启阀门，改变消声器气流路径，降低排气噪声，平衡排气背压的装置。
今天我们来学习关于汽油机消声器-排气被动阀流量-压损曲线试验的内容。
1、试验目的
检测安装在管道中被动阀的压损随排气流量变化的程度，获得被动阀流量-压损曲线。
2、试验要求
2.1 燃烧器最大排气流量应在 1000kg/h 以上，流量在 500kg/h 以上时，最大可控排气温度 800℃ 以上。最小排气流量 50kg/h，达到最小流量时，最小可控排气温度 100℃～110℃。
2.2 采用压力传感器测试测试被动阀的压力损失。
2.3 采用万能角度尺进行开度测量，角度尺精度不大于2'。
3、试验步骤
3.1 按图 1 所示的方式安装固定被动阀。

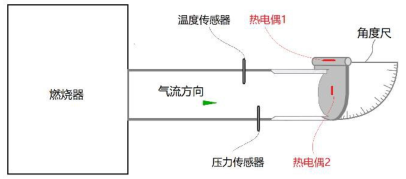

图 1 流量-压损曲线测试系统
3.2 按图 2 要求安装布置热电偶。
3.3 燃烧器预热不少于 10min，根据发动机外特性曲线调节燃烧器状态至初始状态（对应发动机怠速工况）直至被动阀上的温度达到稳定状态。记录该工况的排气流量、排气温度、压力损失、阀门开度以及阀门温度。

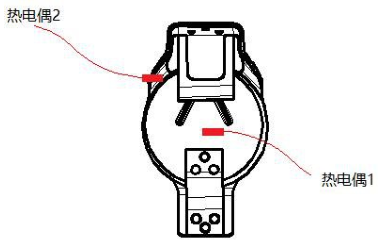

图 2 热电偶贴装位置
3.4 缓慢升温至 100℃±5℃ 稳定 2min。
3.5 保持温度不变，缓慢增加排气流量，分别测试 200kg/h，250kg/h，300kg/h，350kg/h，400kg/h…，直至额定工况（对应发动机额定转速满负荷状态）的排气流量，每个工况稳定 2min，且 2min 内流量波动在 ±10kg/h 以内。按表 1 记录对应的排气流量，排气温度、压力损失、阀门开度以及阀门温度（热电偶 1 及热电偶 2 的温度）。
3.6 根据表 1 记录的数据，获得被动阀在 100℃ 下的排气流量-压损曲线（Q-P 曲线）、流量-阀门开度曲线（Q-θ 曲线）。
3.7 按 3.4 至 3.6 所述方法分别测试 200℃，300℃，400℃ 及 500℃ 下的流量-压损曲线、流量-阀门开度曲线。
表 1 被动阀流量-压损曲线数据表
排气温度（℃） | 排气流量（kg/h） | 压力损失（kPa） | 阀门开度（°） | 热电偶 1 温度（℃） | 热电偶 2 温度（℃） |
| 100±5 | 200 | ||||
| 250 | |||||
| 300 | |||||
| … | |||||
| … |
