不锈钢卡压式管件组件-卡压式管件的性能试验：

1、盐雾试验

按照 GB/T 10125 中性盐雾试验的规定执行，试验条件：温度为 35℃±2℃，试验时间为 240h，试验后管件外观表面应符合要求。

2、水压试验

管件两端封堵后，注入自来水管件压至规定的压力等级的试验压力，在试验压力下，稳压时间不少于 5s，结果应符合要求。

3、气密试验

将管件装在气密试验台上，充入纯净的压缩空气，用于气体介质的气密试验压力为 1.05 倍的设计压力，且不低于 0.6Mpa，用于液体介质的气密试验压力为 0.6MPa。在试验压力下稳压时间不少于 5s，结果应符合要求。

4、耐压试验

试件两端与长度为 200mm 的薄壁不锈钢管卡压连接，组成一组试样，进行耐压试验，试验介质为自来水，其试验压力不低于规定的压力等级，保压 1min，管件与管子的连接部位应无渗漏和脱落现象。

5、负压试验

应使用 3 个不同公称直径的管件与长度分别为 200mm 的等径薄壁不锈钢管卡压连接后构成一组试件，试验时，室内温度为（20±5）℃，用真空泵减压至 80kPa，在该大气压下，保持 1h 后，试件内压差不得大于 5kPa 及有其他异常。

6、拉拔试验

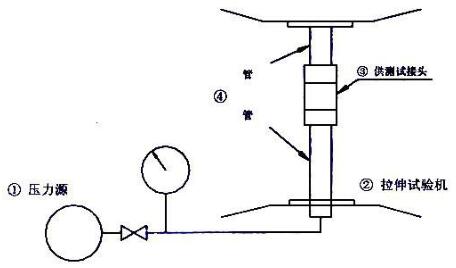

拉拔试验装置如图 1 所示，试件两端与长度为 300mm 的薄壁不锈钢管卡压连接，组成一组试样，向管内封入 0.6MPa 气压，固定在拉伸试验机上。进行拉拔试验时，以 2mm/min 的速度进行拉伸，测定出现泄漏时的最大拉伸力，此时的拉伸力应大于表 1 规定的最小抗拉阻力。

图 1 拉拔试验装置

表 1 最小拉拔强度

7、温度变化（冷热水循环）试验

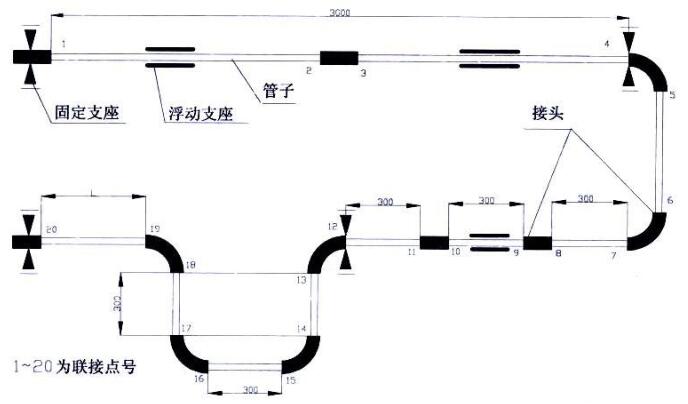

温度变化试验装置如图 2 所示，此项试验应在（20±5）℃ 和（93±5）℃ 时的热水与常温水，用（2.5±0.25）MPa 内压来进行 2500 次循环变化，一个循环为（30±2）min，冷热水各保持 15min，冷热水的交替能在 1min 内完成。其结果为应各连接部位无渗漏及其他异常现象。

注：图中尺寸单位为毫米。

图 2 温度变化试验装置

8、水压弯曲挠角试验

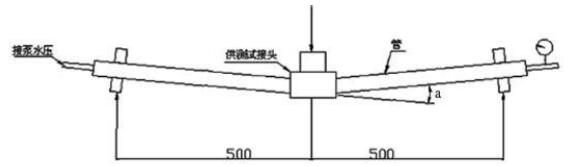

水压弯曲挠角试验装置如图 3 所示，试件两端接长度 800mm 的薄壁不锈钢管挤压连接成一组试样，注入清水升压至规定的压力等级，保压试件两侧对称，管上各设置一个支点，支点间距 L1000mm，试件管口加荷重，弯曲试验条件见表 2，不得漏水。

图 3 水压弯曲挠角试验装置

表 2 弯曲挠角试验条件

9、水压振动试验

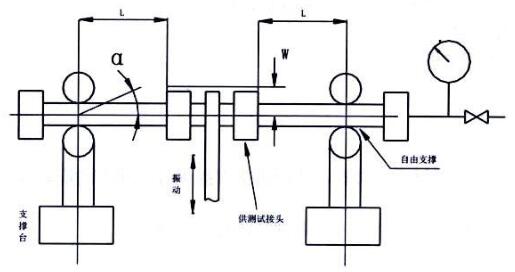

振动试验装置如图 4 所示，将接头与长 500mm 以上的管子连接，向内部封入规定的压力等级的水压，按表 3 所示的条件实施振动，持续 100 万次，不得有渗漏、脱落及其他异常。

图 4 振动试验装置

表 3 振动条件

10、压力冲击（波动）试验

将接头与长 500mm 以上的管连接，内部注满水后，升压到规定的压力等级，再减压到 0MPa，此操作应在 10 秒内完成，并以此为一个周期，反复施加 1500 个周期的同样内压，不得有渗漏、脱漏及其他异常。

11、卫生要求

用于输送饮用净水和生活饮用水管件的卫生试验时，试样用沸水煮 2h 后，用纯净水清洗浸泡 48h，每 12h 换一次水，再用流动纯净水冲洗 0.5h；卫生试验应符合 GB/T 17219 的相关规定。
